Überblick
Absolute Messungen sind überall dort unverzichtbar, wo gleichbleibende, rückführbare LED-Qualität eine Produktionsanforderung ist. Das Feasa LED-Spektrometer wurde speziell für die LED-Fertigung entwickelt und bildet den Referenzstandard für die genaue Messung von Farbe und Intensität.
Im Gegensatz zu vielen Laborspektrometern ist es auf die praktischen Anforderungen der LED-Produktion ausgerichtet und ermöglicht es Herstellern, rückführbare Referenzmessungen zu erstellen und Produktionsanlagen zuverlässig zu kalibrieren.
Es verbindet Laborgenauigkeit mit produktionstauglichem Betrieb und liefert die rückführbaren Referenzmessungen, mit denen Feasa LED-Analysatoren kalibriert und eine gleichbleibende Fertigungsqualität sichergestellt werden.
Lichtstrom
Lumen (lm) – Miniatur-Ulbricht-Kugel

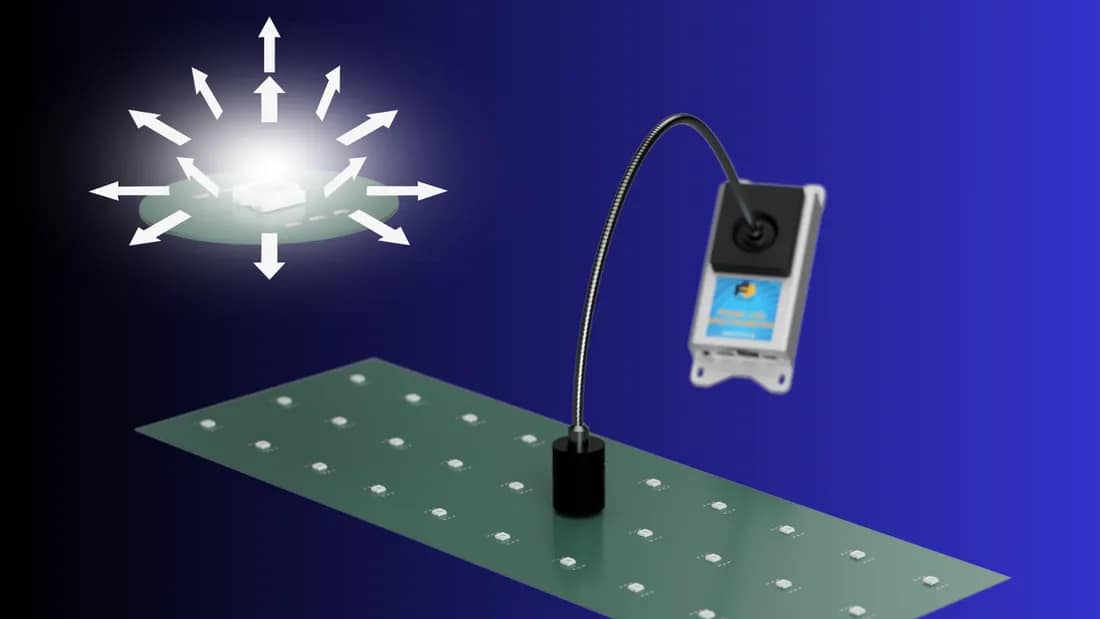

Die Miniatur-Ulbricht-Kugel erfasst das gesamte Licht, das eine LED in alle Richtungen abstrahlt. Sie wird direkt über der LED platziert, sodass Anwender die LED einfach und unkompliziert in einer 2π-Geometrie messen können.
In Verbindung mit dem Feasa Spektrometer ermöglicht sie absolute, rückführbare Messungen von Lichtstrom und Strahlungsleistung (W). Die Kugeln decken Messbereiche von 0,01 lm bis 10.000 lm ab, wobei kompakte Modelle nur 25 mm Durchmesser haben. Die Eintrittsöffnungen reichen von 5 mm bis 45 mm.
Lichtstärke
Millicandela (mcd) – Lichtstärke-Messkopf

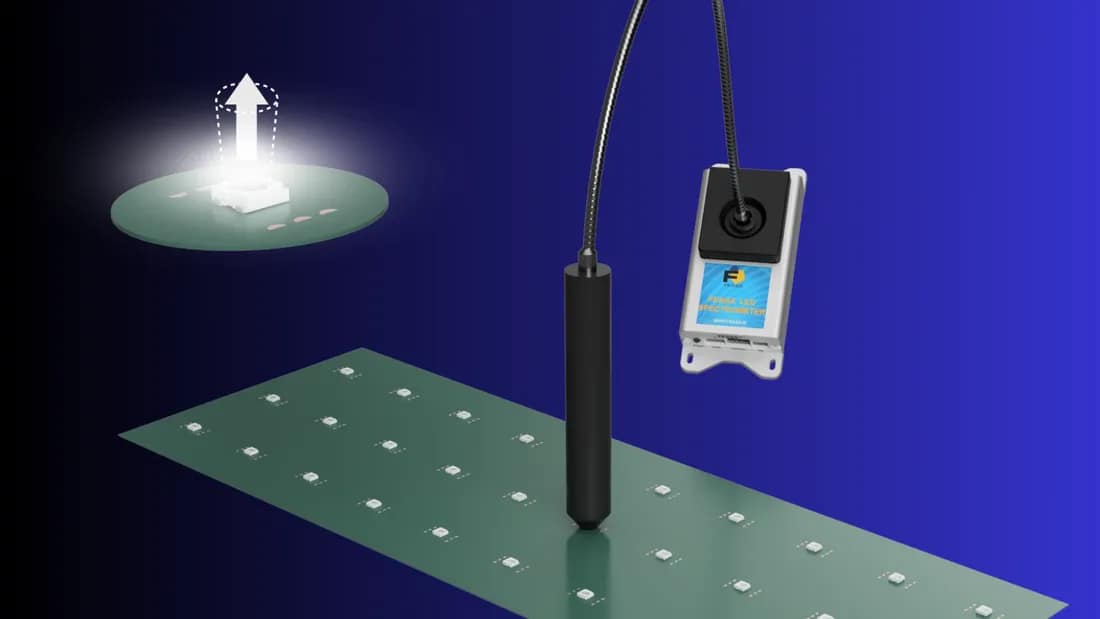

Der Lichtstärke-Messkopf misst, wie viel Licht eine LED in eine bestimmte Richtung abstrahlt. In Verbindung mit dem Feasa Spektrometer ermöglicht er absolute, rückführbare Messungen von Lichtstärke und Strahlstärke.
Der Messkopf erfüllt die CIE-Bedingung B und ist mit Messöffnungen von 2 mm, 4 mm und 8 mm Durchmesser erhältlich. Mit nur 20 mm Durchmesser ermöglicht er einfachen Zugang zu LEDs auf bestückten Leiterplatten.
Leuchtdichte
Candela pro Quadratmeter (cd/m²) – Leuchtdichte-Messkopf

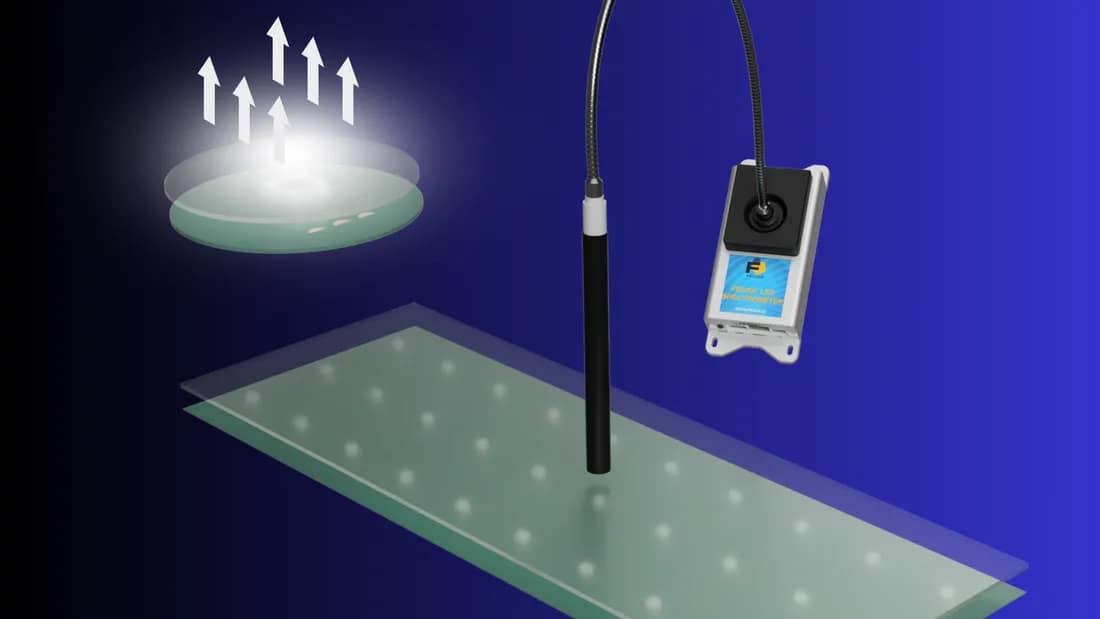

Der Leuchtdichte-Messkopf misst die Helligkeit einer lichtemittierenden Fläche. In Verbindung mit dem Feasa Spektrometer ermöglicht er absolute, rückführbare Messungen von Leuchtdichte und Strahldichte.
Der Messkopf ist mit Messflächen von 2 mm, 4 mm und 7 mm erhältlich. Mit nur 12 mm Durchmesser ermöglicht er einfachen Zugang zu Fahrzeugdisplays, hinterleuchteten Symbolen und Lichtleitern.
Golden-Sample-Erstellung
Jede Prüfvorrichtung rückführbar machen

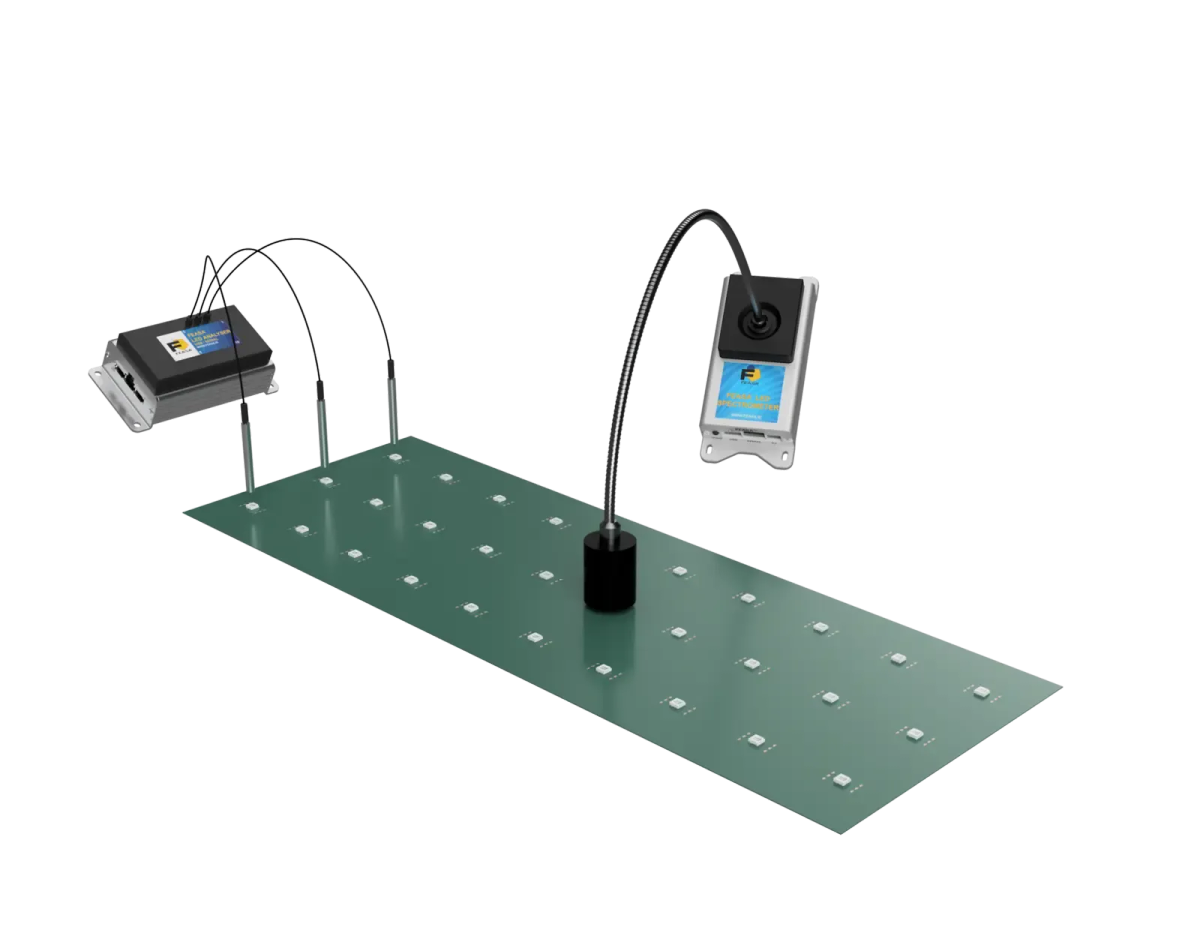

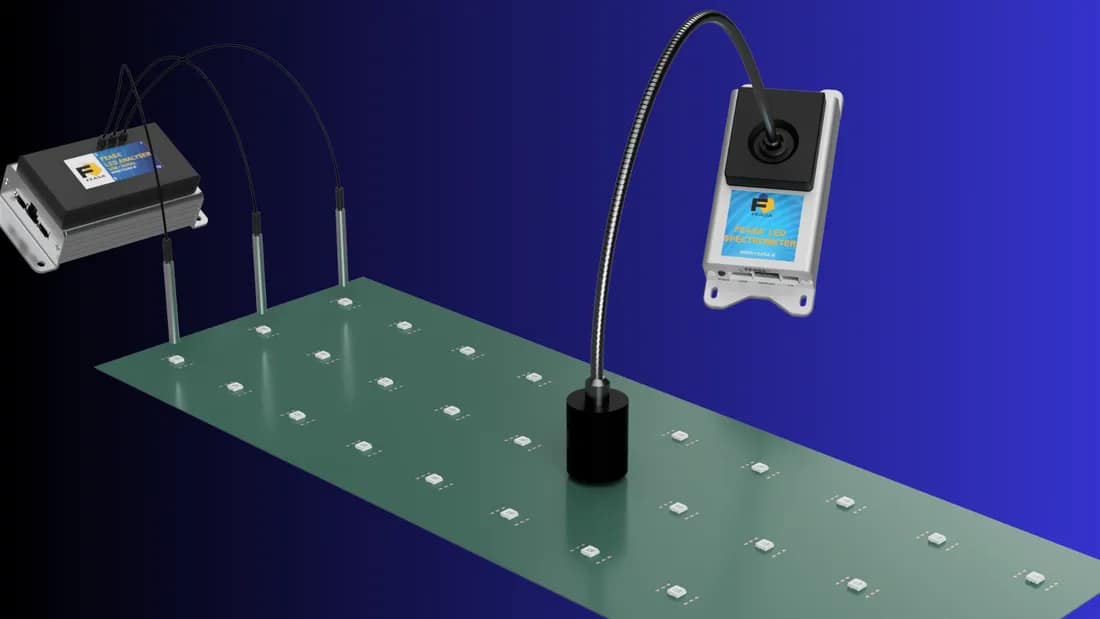

Verwenden Sie das Feasa Spektrometer, um ein Golden Sample zu erstellen: eine Referenzplatine, mit der Feasa LED-Analysatoren in Produktionsvorrichtungen auf rückführbare, absolute Werte abgeglichen werden. Messen Sie zunächst jede LED auf der Platine mit dem Spektrometer.
Platzieren Sie anschließend das Golden Sample in der Vorrichtung — die Feasa Software gleicht daraufhin jeden Kanal des LED-Analysators so ab, dass seine Messwerte mit denen des Spektrometers übereinstimmen. So liefert jede Vorrichtung auf jeder Linie konsistente Ergebnisse, die den Golden-Board-Werten entsprechen. Eine Überprüfung ist jederzeit mit derselben Platine möglich.
Vom Labor in die Maschine
Für den industriellen Einsatz gebaut

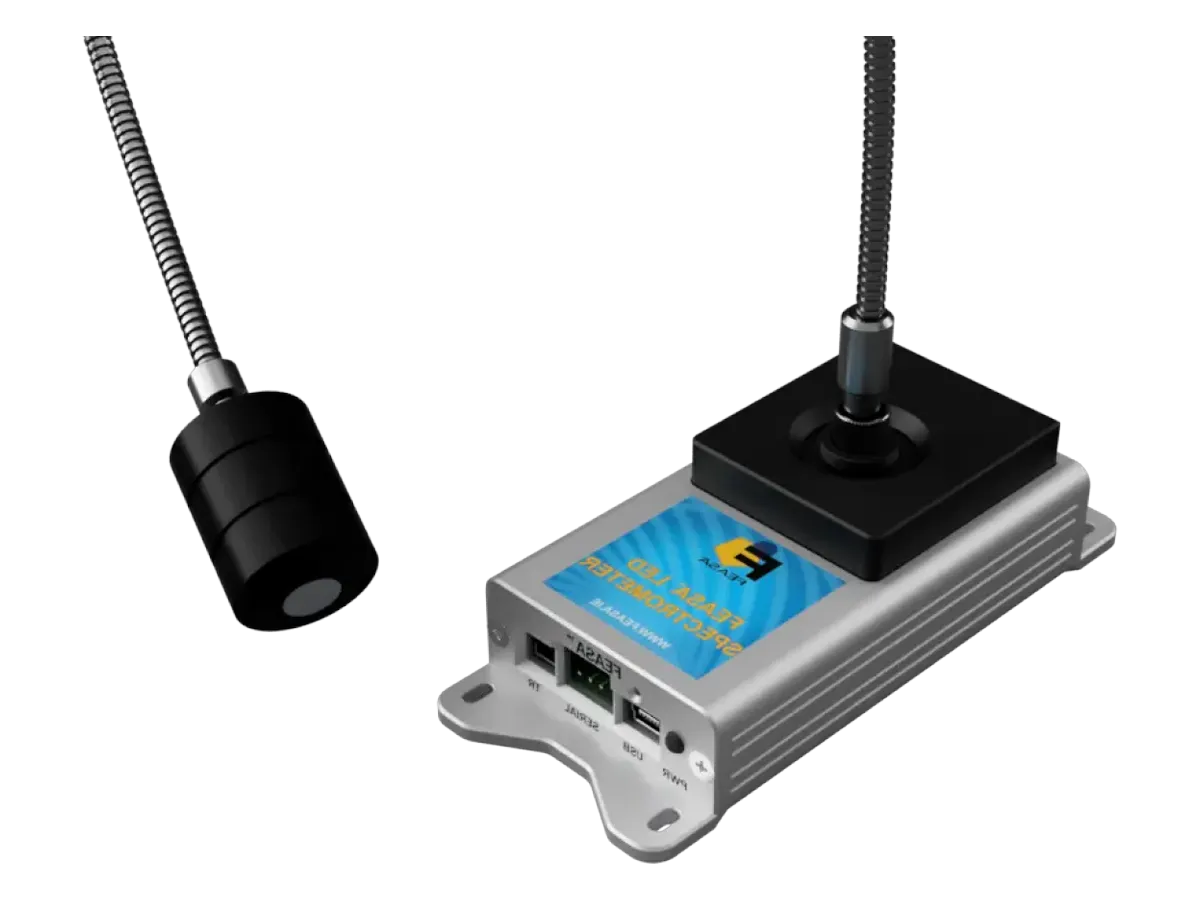

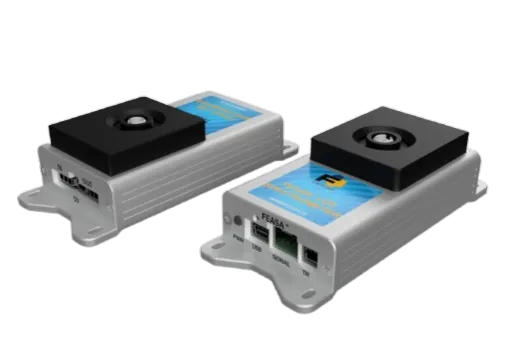

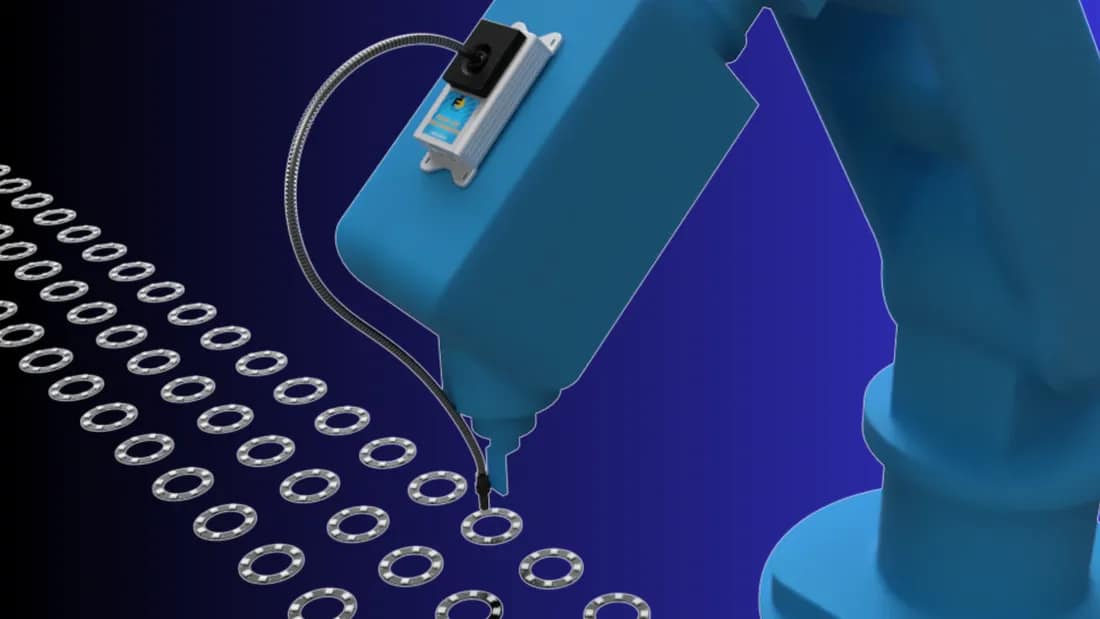

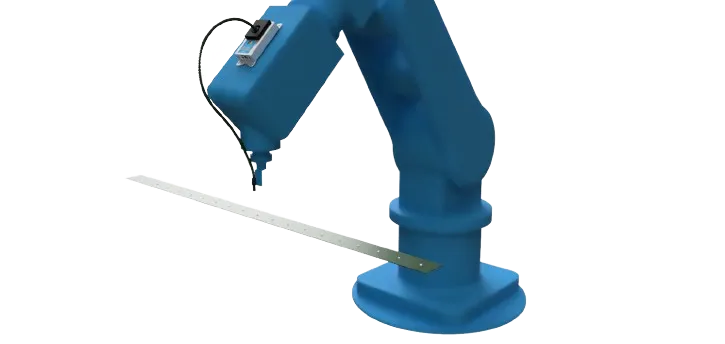

Das Feasa Spektrometer ist nicht nur ein Laborinstrument. Es ist klein, leicht und robust genug, um direkt in Industriemaschinen, automatisierte Prüfanlagen und Roboterzellen eingebaut zu werden.
Mit nur 125 × 54 × 32 mm passt es dorthin, wo größere Instrumente keinen Platz finden. Ein externer Trigger-Eingang und ein Daisy-Chain-Bus erleichtern Integration und Skalierung. Es lässt sich über USB oder RS232 von LabVIEW, C, C++, C# oder Python aus steuern — für hochvolumige, hochpräzise Messungen direkt in der Produktionslinie.
Der Referenzstandard. Weltweit bewährt.
Absolute, rückführbare Messungen
Messen Sie zuverlässig in photometrischen und radiometrischen Einheiten, darunter Lumen, Candela, cd/m² und Watt.
Messung des gesamten Spektrums
Messen Sie über das sichtbare Spektrum von 380–780 nm mit hoher spektraler Auflösung für detaillierte Spektralanalysen.
Vollständiges Softwarepaket
Die komplette Feasa Softwaresuite ist serienmäßig enthalten, mit DLL und Programmierbeispielen für LabVIEW, C, C++, C# und Python.
Flexible Systemintegration
Erzeugen und charakterisieren Sie Goldmuster zur Justierung und Validierung von LED-Analysatoren, oder integrieren Sie das Gerät direkt in die Produktion für hochgenaue automatisierte Messungen.
In der Produktion bewährt
- Täglich Millionen von LEDs mit Feasa-Produkten geprüft
- Weltweiter Einsatz in Produktionslinien führender Hersteller
Direkte technische Unterstützung
Von der Vorrichtungsintegration und Inbetriebnahme bis zur Fehlersuche — unser technisches Team begleitet Sie über die gesamte Einführung hinweg.
Anwendungen
Wo unser LED-Spektrometer häufig eingesetzt wird.
Technische Daten
| Parameter | Wert | Hinweise |
|---|---|---|
| Wellenlängenbereich | 380–780 nm | |
| Genauigkeit Peak-Wellenlänge | ±1 nm | |
| Genauigkeit CIE xy | ±0,005 | |
| Genauigkeit Leistung / Lichtstrom | 10 % | |
| Wiederholgenauigkeit — Wellenlänge | ±0,5 nm | |
| Wiederholgenauigkeit — CIE xy | ±0,0005 | |
| Wiederholgenauigkeit Intensität | <1 % | |
| Adapter (Kugel / Lichtstärke / Leuchtdichte) | SP13/23/16/26 · CD02/04/08 · LU01/02/04/07 | Ulbricht-Kugel = Lichtstrom (Lumen) · Lichtstärke = Candela (CIE-Bedingung B) · Leuchtdichte = cd/m² (Fahrzeugdisplays) |
| Versorgungsspannung | 5,0 V | |
| Versorgungsstrom | 220 mA | |
| Abmessungen | 125 × 54 × 32 mm | |
| Faserdurchmesser | 5 mm | Armiertes Patchkabel |
| Min. Biegeradius | 35 mm | |
| Betriebstemperatur | 0–50 °C | |
| Schnittstelle | USB, RS232, Daisy Chain, ext. Trigger | |
| Konformität | CE, RoHS | |
| Modell-/Bestellnummern | Spektrometer: S2 · Miniatur-Ulbricht-Kugeln: SP13, SP23, SP16, SP26 · Lichtstärke-Adapter: CD04, CD08 · Leuchtdichte-Adapter: LU04, LU07 |
Feasa Spektrometer-Softwaresuite
Im Lieferumfang enthalten — Windows 11 / 10 / 8 / 7 / Vista / XP

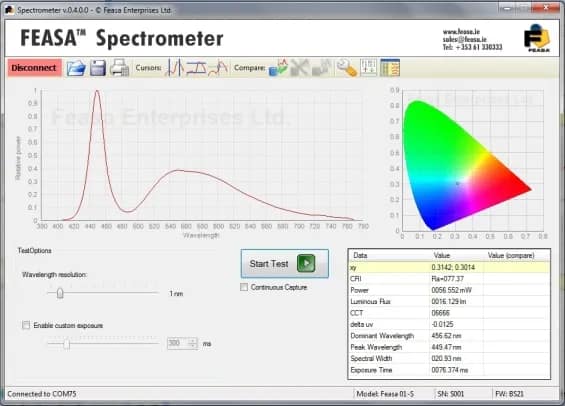

- Grafisches Anzeigeprogramm — Echtzeit-Vollspektrumanzeige und CIE xy Farbortdiagramm
- Datenprotokollierung und Vergleich — Protokolliert Messwerte über die Zeit, vergleicht sie mit gespeicherten Referenzen
- Terminal- und Skriptprogramm — Steuerung über die Befehlszeile mit CSV-Export
- Feasa Spektrometer-Software — Kalibrierungsworkflow, Erstellung von Referenzboards, Übertragung von Analysatorwerten
- Testsoftware und Benutzerkalibrierung — Ebenfalls bei jedem Gerät enthalten
- DLL/SDK — Programmierbeispiele in LabVIEW, C++, Python
