Überblick

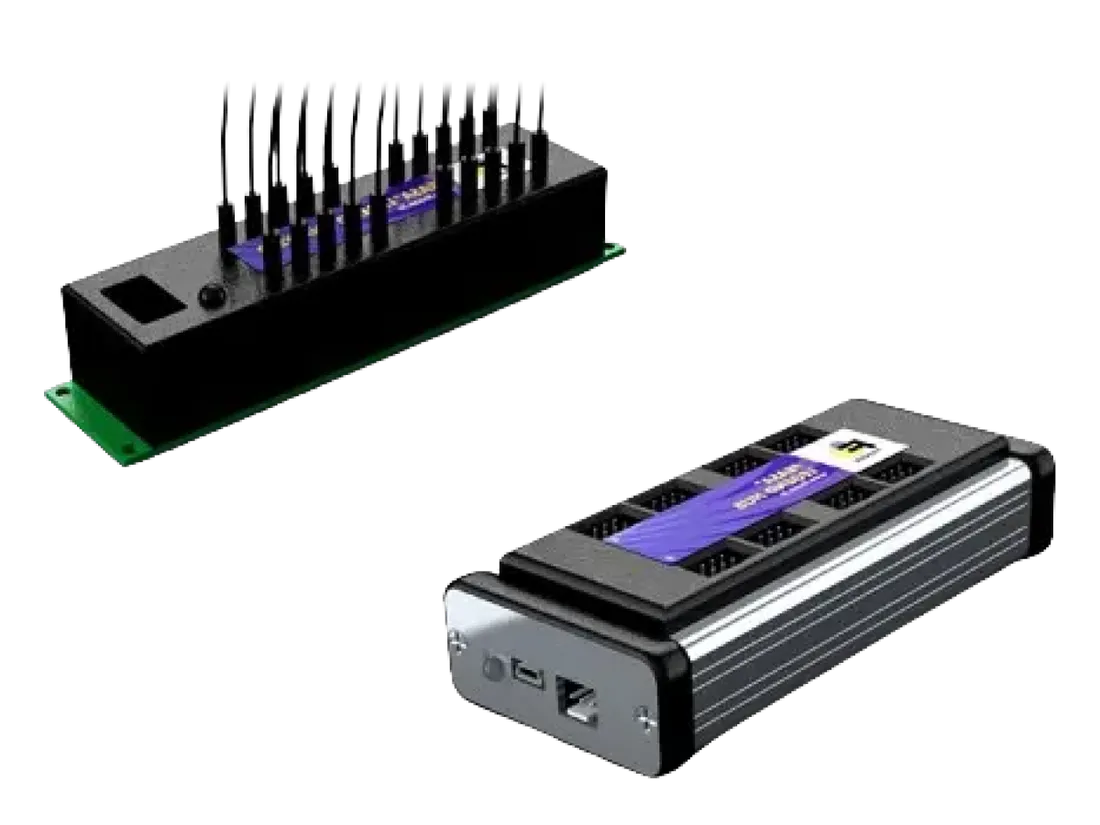

Das Feasa Legend wurde für Produktionsumgebungen mit hoher LED-Anzahl entwickelt. Ein zentraler Hub steuert bis zu acht Satelliten-Module, sodass ein vollständiges System 160 LEDs in einem einzigen Erfassungszyklus prüfen kann.

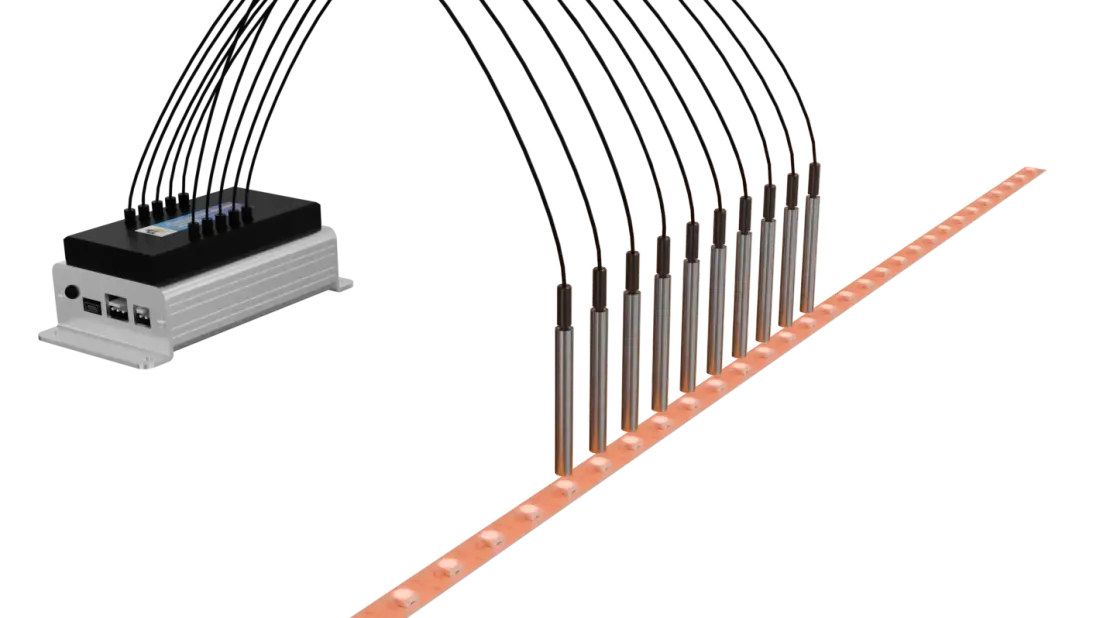

Da die LED-Anzahl weiter steigt, benötigen Hersteller Prüfsysteme, die sich ohne Geschwindigkeitsverlust skalieren lassen. Der Legend Hub kommuniziert mit bis zu acht Satelliten-Modulen und ermöglicht die gleichzeitige Messung von bis zu 160 LEDs, einschließlich eigenständiger Gut/Schlecht-Entscheidungen für die Endprüfung mit hohem Durchsatz.
Die modulare Architektur macht die Erweiterung einfach, wenn sich Produkte weiterentwickeln, während eine intelligente Software schnelle Gut/Schlecht-Prüfungen über mehrere Produktvarianten hinweg unterstützt — mit der Erfassung von bis zu 160 LEDs in nur 0,8 Sekunden.
Für hohe LED-Anzahlen gebaut. Weltweit im Einsatz.
Bis zu 160 LEDs gleichzeitig prüfen
Ein Hub steuert bis zu 8 Satelliten und ermöglicht skalierbare LED-Produktionsprüfung in hohen Stückzahlen bei schlanker Konfiguration.
Umfassende Ausgabeparameter
Zu den Ausgaben zählen Farbton, Sättigung, Intensität, dominante Wellenlänge, CCT, CIE xy und CIE u'v'.
Vollständiges Softwarepaket
Die komplette Feasa Softwaresuite ist serienmäßig enthalten, mit DLL und Programmierbeispielen für LabVIEW, C, C++, C# und Python.
Für die Produktionsintegration gebaut
Eine einzige PC-Verbindung steuert den Hub, und jeder Hub unterstützt bis zu 8 Analysatoren — für eine vereinfachte Produktionsintegration.
In der Produktion bewährt
- Täglich Millionen von LEDs mit Feasa-Produkten geprüft
- Weltweiter Einsatz in Produktionslinien führender Hersteller
Direkte technische Unterstützung
Von der Vorrichtungsintegration und Inbetriebnahme bis zur Fehlersuche — unser technisches Team begleitet Sie über die gesamte Einführung hinweg.
Anwendungen
Wo unser Legend Analyser typischerweise eingesetzt wird.
Technische Daten
| Parameter | Wert | Hinweise |
|---|---|---|
| Kanäle | 160 / unbegrenzt | Bis zu 8 Satelliten mit je 20 LEDs pro Hub; mehrere Hubs kombinierbar |
| Wellenlängenbereich | 450–650 nm | |
| Genauigkeit dominante Wellenlänge | ±2 nm @ 590 nm | |
| Genauigkeit Farbtemperatur (CCT) | ±200K @ 2856K | |
| Genauigkeit CIE xy | ±0,01 @ x=0,33, y=0,33 | Nach Abgleich |
| Auflösung (Farbort) | 0,0001 | |
| Wiederholgenauigkeit — Wellenlänge | ±1 nm | |
| Wiederholgenauigkeit — CCT | ±50K @ 2856K | |
| Wiederholgenauigkeit — CIE xy | ±0,0015 | |
| Versorgungsspannung | 5,0 V | |
| Versorgungsstrom | 200 mA je Satellit | |
| Abmessungen | Hub 130×55×30 mm · Satellite 120×29×50 mm | |
| Faserlänge | 0,6 m | Je Kanal |
| Faserdurchmesser | 1,0 mm | Kunststoff-Lichtwellenleiter |
| Min. Biegeradius | 15 mm | |
| Betriebstemperatur | 0–50 °C | |
| Schnittstelle | USB, RS232 | |
| Konformität | CE, RoHS | |
| Modell-/Bestellnummern | Legend 60 · Legend 80 · Legend 100 · Legend 120 · Legend 140 · Legend 160 · Legend >160 |
Feasa Legend Softwaresuite
Feasa Limits GUI und DLL — bei jedem System enthalten
- Feasa Limits GUI — Grafische Oberfläche zum automatischen Anlernen und Speichern von Gut/Schlecht-Kriterien
- Speicher für 32 Leiterplatten — Speichert bis zu 32 verschiedene Leiterplattenversionen — schneller Wechsel zwischen Varianten
- Echtzeitanzeige — HSI, dominante Wellenlänge, Farbtemperatur und CIE xy je Kanal
- Datenprotokollierung — Vollständige Protokollierung und Export für SPC- und Rückverfolgbarkeitsberichte
- DLL — Einbindung in eigene Prüfabläufe — Programmierbeispiele in LabVIEW und C++
- Standalone-Betrieb — Gut/Schlecht-Entscheidung direkt an der Vorrichtung über den 10-poligen Steckverbinder — ohne PC
