Überblick

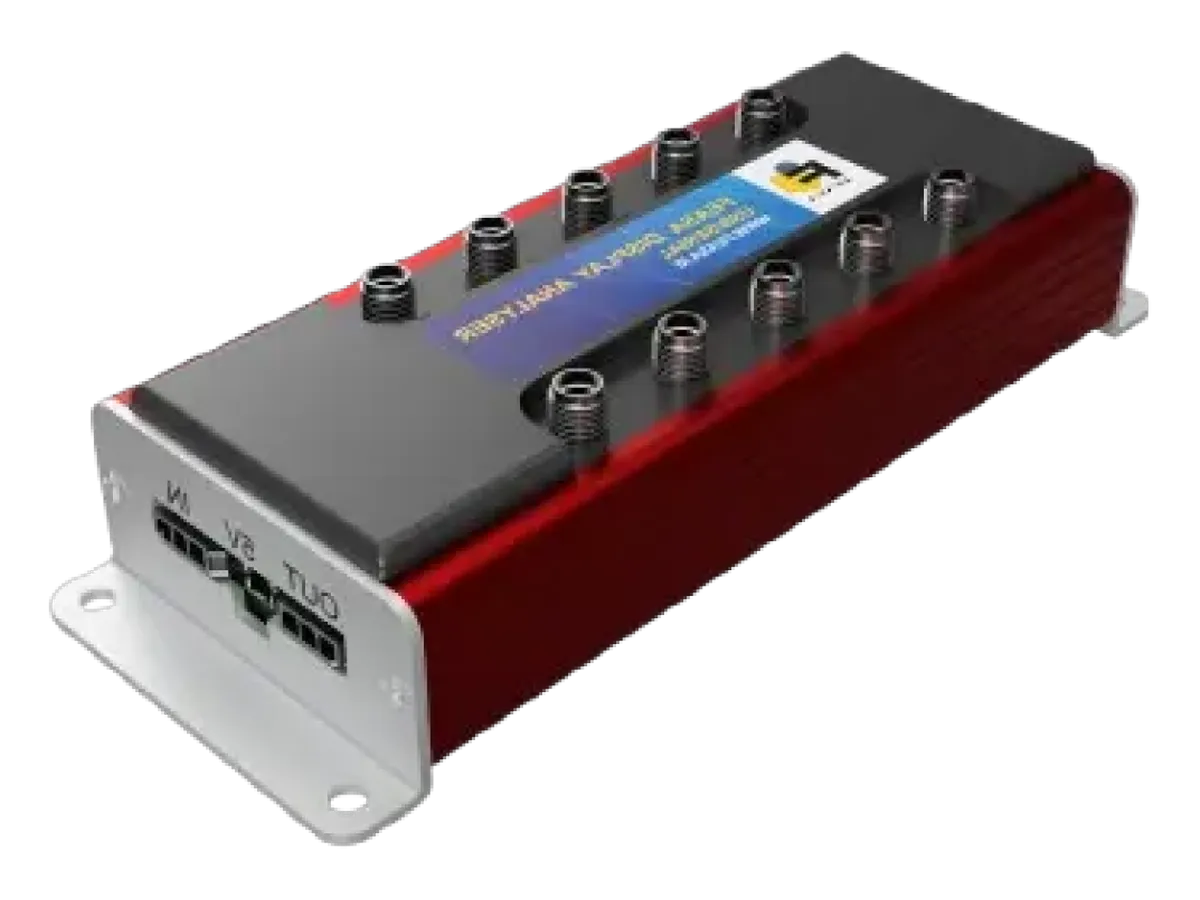

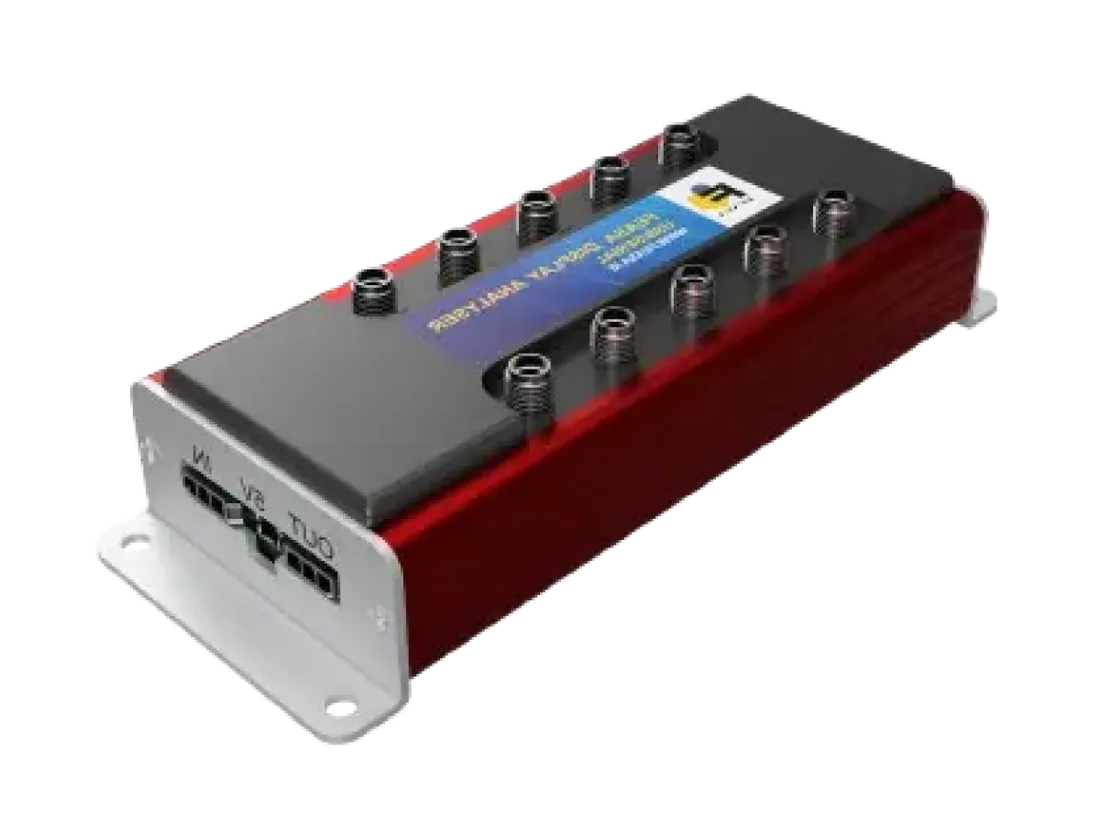

Der Feasa Display-Analysator ist speziell für die Produktionsprüfung von Automotive-Flachdisplays konzipiert. Mit Luminanz-Messköpfen, die direkt auf der Displayoberfläche positioniert werden, liefert er schnelle, rückführbare und wiederholgenaue Messungen überall dort, wo es auf die Displayqualität ankommt.
Moderne Fahrzeugdisplays müssen in Helligkeit, Kontrast und Farbe gleichbleibend sein. Der Display-Analysator prüft diese Eigenschaften direkt am fertigen Display und stellt sicher, dass jedes Panel vor der Montage die Spezifikation erfüllt.
Kalibriert mit dem Feasa LED-Spektrometer oder anhand eines bekannt guten Displays, liefert er rückführbare Messungen von Luminanz, Kontrast und Farbort, die sich problemlos in automatisierte Display-Fertigungslinien einfügen.
Für Displaytests entwickelt. Weltweit vertraut.
Leuchtdichte- und Kontrastprüfung
Messen Sie Leuchtdichten bis 10.000 cd/m² und Kontrastverhältnisse bis 200.000:1 für die Displayprüfung.
Umfassende Ausgabeparameter
Zu den Ausgaben zählen RGB, Farbton, Sättigung, Leuchtdichte, CIE xy und CIE u'v'.
Vollständiges Softwarepaket
Die komplette Feasa Softwaresuite ist serienmäßig enthalten, mit DLL und Programmierbeispielen für LabVIEW, C, C++, C# und Python.
Für die Produktionsintegration gebaut
USB- und RS232-Schnittstellen sind Standard; bis zu 30 Analysatoren lassen sich an einem einzigen Port verketten.
In der Produktion bewährt
- Täglich Millionen von LEDs mit Feasa-Produkten geprüft
- Weltweiter Einsatz in Produktionslinien führender Hersteller
Direkte technische Unterstützung
Von der Vorrichtungsintegration und Inbetriebnahme bis zur Fehlersuche — unser technisches Team begleitet Sie über die gesamte Einführung hinweg.
Anwendungen
Wo unser Display-Analysator typischerweise eingesetzt wird.
Technische Daten
| Parameter | Wert | Hinweise |
|---|---|---|
| Kanäle pro Modul | Bis zu 10 | |
| Genauigkeit CIE xy | ±0,01 (~±0,006 Normlichtart A) | Bei x=0,333, y=0,333 |
| Genauigkeit Leuchtdichte | <15 % (±4 % Normlichtart A) | |
| Wiederholgenauigkeit — CIE xy | ±0,0030 | |
| Wiederholgenauigkeit Intensität | <1 % | |
| Leuchtdichtebereich | 0,01–10.000 cd/m² | |
| Kontrastverhältnis | Bis zu 200.000:1 | |
| Display-Homogenität | cd/m² | |
| Kalibrierung | Spektrometer + LU07 oder Referenzdisplay | |
| Erforderliches Zubehör | LU07 Leuchtdichtekopf · FP05 Patchkabel | |
| Versorgungsspannung | 5,0 V | |
| Abmessungen | 105 × 55 × 50 mm / 145 × 55 × 50 mm | |
| Faserlänge | 0,6 m | Patchkabel je Kanal |
| Faserdurchmesser | 5 mm | Armiertes Patchkabel |
| Min. Biegeradius | 35 mm | |
| Betriebstemperatur | 0–50 °C | |
| Schnittstelle | USB, RS232, Daisy Chain, ext. Trigger | |
| Konformität | CE, RoHS | |
| Modell-/Bestellnummern | 01-D2 · 03-D2 · 06-D2 |
Feasa Display-Analysator Softwaresuite
GUI, DLL und LabVIEW — im Lieferumfang jedes Analysators enthalten
- GUI — Grafische Oberfläche für die Einrichtung von Displaymessungen und die Auswertung der Ergebnisse
- Befehlszeilenschnittstelle — Beispiel-CLI für die skriptgesteuerte Integration in Produktionstests
- C- und C++-Beispiele — Anwendungsbeispiele für die kundenspezifische Integration
- DLL und LabVIEW — Unterstützung für die NI-Plattform und automatisierte Testsysteme
- Konnektivität — USB- und RS232-Kommunikation — Daisy Chain für Systeme mit mehreren Modulen
- Kalibrierablauf — Spektrometer-Kalibrierung im Prüfadapter oder Kalibrierung anhand eines bekannt guten Displays
