Überblick

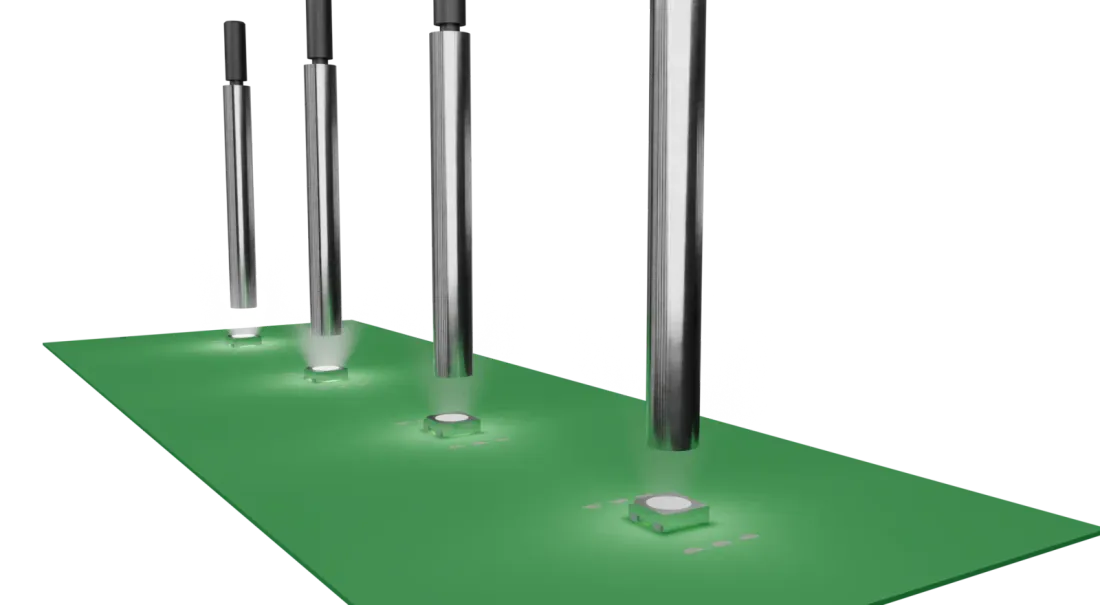

Feasa Messköpfe sind präzisionsgefertigte Messaufnahmen, die zwischen der zu prüfenden LED und der Faser des Feasa LED-Analysators sitzen. Ihr kompaktes, robustes Design gleicht kleine Abweichungen in der LED-Positionierung aus und liefert konsistente, wiederholbare Messungen mit weniger als 10 % Intensitätsschwankung bei 1 mm LED-Versatz.
Zuverlässige optische Messung beginnt mit zuverlässiger Lichteinkopplung. Das Sortiment deckt LED-Mitte-Mitte-Abstände von 1,1 mm bis 13 mm ab, mit Spezialausführungen für Hochhelligkeits-, Infrarot-, HF-, Hochtemperatur- und Schwachlichtanwendungen, während die Auswirkungen von LED-Positionierung und Umgebungslicht minimiert werden.
Erhältlich in einer breiten Palette von Größen und Ausführungen, unterstützen Feasa Messköpfe Anwendungen von hochhelligen Fahrzeugbeleuchtungen bis hin zu Infrarot-Erfassung und Schwachlichtprüfung.
Präzise optische Kopplung für jede Anwendung.
Gleichbleibende optische Erfassung
Weniger als 10 % Intensitätsabweichung über einen Versatz von 1 mm sorgt für wiederholbare Messungen über alle Produktionsvorrichtungen hinweg.
Breite Auswahl an Varianten
Mittenabstände von 1,1 mm bis 13 mm decken ein breites Spektrum an LED-Anordnungen und Vorrichtungsdesigns ab.
Einfluss von Umgebungslicht minimieren
Optische Köpfe reduzieren den Einfluss von Umgebungslicht und tragen so zu stabilen, wiederholbaren Intensitätsmessungen bei.

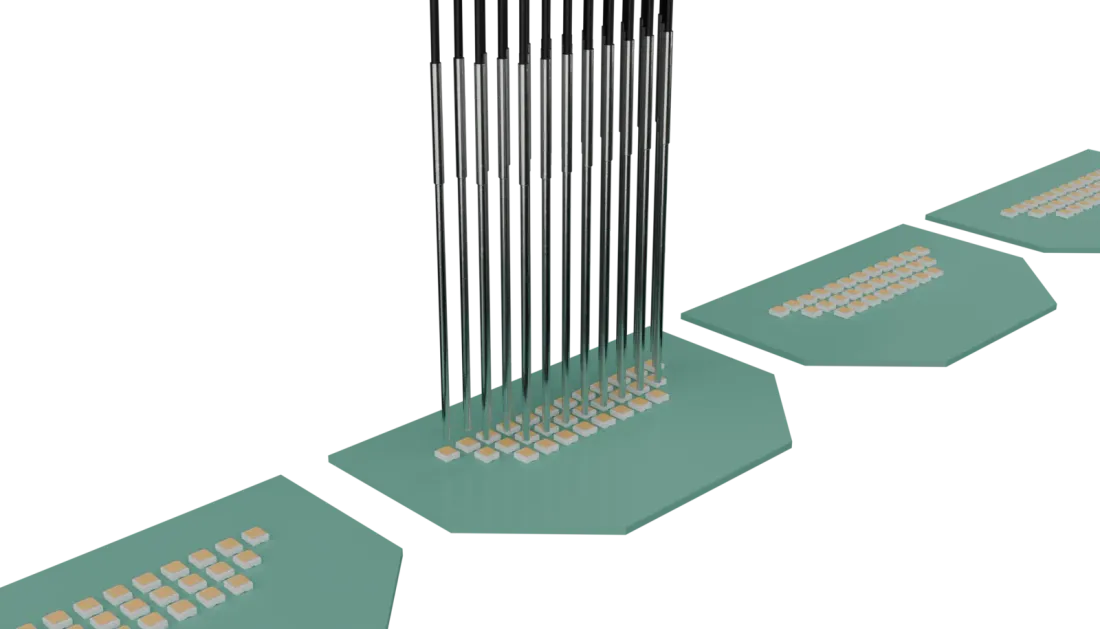

Für Produktionsvorrichtungen gebaut
Integrieren Sie optische Köpfe direkt in Ihr Vorrichtungsdesign und schaffen Sie wiederholbare, produktionsreife LED-Prüfaufbauten.

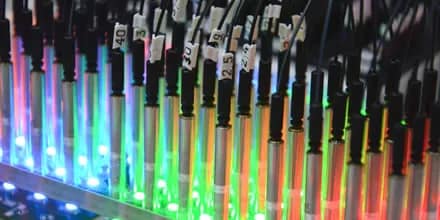

In der Produktion bewährt
- Täglich Millionen von LEDs mit Feasa-Produkten geprüft
- Weltweiter Einsatz in Produktionslinien führender Hersteller
Direkte technische Unterstützung
Von der Vorrichtungsintegration und Inbetriebnahme bis zur Fehlersuche — unser technisches Team begleitet Sie über die gesamte Einführung hinweg.
Vollständige Spezifikation
1mm Kunststoff-Lichtwellenleiter (POF) — Standard-Analysatoren für sichtbares Licht
| Teile-Nr. | Min. C/C | Faser | Temperaturbereich | Verwendung / Hinweise | Datenblatt |
|---|---|---|---|---|---|
| OH-21 | 2.8mm | POF 1mm | 0–70°C | Mittlere Intensität. Faser fest verklebt. | |
| OH-1 | 3.5mm | POF 1mm | 0–70°C | LEDs mit mittlerer Intensität | |
| OH-1A | 3.5mm | POF 1mm | 0–70°C | LEDs mit hoher Intensität | |
| OH-24 | 3.5mm | POF 1mm | 0–70°C | Mittlere Intensität, 90° | |
| OH-5 | 4mm | POF 1mm | 0–70°C | LEDs mit mittlerer Intensität | |
| OH-5S | 4mm | POF 1mm | 0–70°C | Kurz (OH-5) | |
| OH-3 | 5mm | POF 1mm | 0–70°C | LEDs mit mittlerer Intensität — gängigster Kopf | |
| OH-2 | 5mm | POF 1mm | 0–70°C | Kurz (OH-3) | |
| OH3-RGB | 5mm | POF 1mm | 0–70°C | RGB-LEDs mit mittlerer Intensität | |
| OH-4 | 5mm | POF 1mm | 0–70°C | Mittlere Intensität, 90° | |
| OH-4S | 5mm | POF 1mm | 0–70°C | Kurz (OH-4), 90° | |
| OH-23 | 5mm | POF 1mm | 0–70°C | Besonders hohe Leuchtstärke | |
| OH-33 | 5mm | POF 1mm | 0–70°C | Hohe Leuchtstärke | |
| OH-9RF | 7mm | POF 1mm | 0–70°C | HF-Prüfumgebungen | |
| OH-19RF | 7mm | POF 1mm | 0–70°C | HF-Prüfumgebungen, 90° | |
| OH-6 | 9mm | POF 1mm | 0–70°C | LED mit hoher Leuchtstärke | |
| OH-6S | 11mm | POF 1mm | 0–70°C | Kurz (OH-6), Gehäuse 10,2mm | |
| OH-6N | 9mm | POF 1mm | 0–70°C | LED mit mittlerer Intensität | |
| OH6-RGB | 9mm | POF 1mm | 0–70°C | RGB-LED-Test, Gehäuse 8mm | |
| OH-26 | 9mm | POF 1mm | 0–70°C | Besonders hohe Leuchtstärke | |
| OH-30 | 13mm | POF 1mm | 0–70°C | LED mit großem Durchmesser | |
| OH-30S | 13mm | POF 1mm | 0–70°C | Kurz (OH-30), LED mit großem Durchmesser | |
| OH-10 | 1.5mm | POF 1mm | 0–70°C | Hohe Leuchtstärke — Scheinwerfer, Faser 60cm vormontiert | |
| OH-11 | 1.1mm | POF 1mm | 0–70°C | Hohe Leuchtstärke, sehr enger Rastermittenabstand — Faser 60cm vormontiert | |
| OH-7D | 5mm | Glas und/oder POF | 0–70°C | Doppelfaser — kundenspezifische Anwendung, 2 × 60cm |
1.1mm Glasfaser — Infrarot-Analysator und Lebensdauertester
| Teile-Nr. | Min. C/C | Faser | Temperaturbereich | Verwendung / Hinweise | Datenblatt |
|---|---|---|---|---|---|
| OH-8IR | 5mm | Glas 1.1mm / POF | 0–70°C | Standard-IR-LEDs — IR-Analysator, bis 950nm | |
| OH-8A-IR | 5mm | Glas 1.1mm / POF | 0–70°C | IR-LEDs mit hoher Leuchtstärke — IR-Analysator, bis 950nm | |
| OH-7LT | 5mm | Glas 1.1mm | −65 bis +125°C | Mittlere Intensität — Lebensdauertester, Faser vorverklebt | |
| OH-17LT | 5mm | Glas 1.1mm | −65 bis +125°C | LEDs mit hoher Intensität — Lebensdauertester, Faser vorverklebt | |
| OH-10G-xxx | 1.5mm | Glas 1.1mm | −65 bis +125°C | Hohe Intensität, Faser vorverklebt — Lebensdauertester oder IR |
2.2mm Kunststoff-Lichtwellenleiter (POF) — Schwachlicht- und RGB-Analysatoren
| Teile-Nr. | Min. C/C | Faser | Temperaturbereich | Verwendung / Hinweise | Datenblatt |
|---|---|---|---|---|---|
| OH-12 | 5mm | POF 2.2mm | 0–70°C | Kurz (OH-13) — Faser fest verklebt | |
| OH-13 | 5mm | POF 2.2mm | 0–70°C | Schwachlicht-Standardkopf — Faser fest verklebt | |
| OH-14 | 5mm | POF 2.2mm | 0–70°C | 90° — für seitlich abstrahlende Schwachlicht-LEDs | |
| OH-14S | 5mm | POF 2.2mm | 0–70°C | Kurz (OH-14), 90° | |
| OH-34 | 9mm | POF 2.2mm | 0–70°C | RGB- und Schwachlicht-Analysator, 90°, geringe Intensität | |
| OH-34A | 9mm | POF 2.2mm | 0–70°C | RGB- und Schwachlicht-Analysator, 90°, hohe Intensität | |
| OH-36 | 9mm | POF 2.2mm | 0–70°C | RGB- und Schwachlicht-Analysator, geringe Intensität | |
| OH-36A | 9mm | POF 2.2mm | 0–70°C | RGB- und Schwachlicht-Analysator, hohe Intensität | |
| OH-16Abgekündigt | 11mm | POF 2.2mm | 0–70°C | Abgekündigt — große LED / hinterleuchtete Anzeige | |
| OH-31 | 13mm | POF 2.2mm | 0–70°C | LED mit großem Durchmesser |
