Überblick

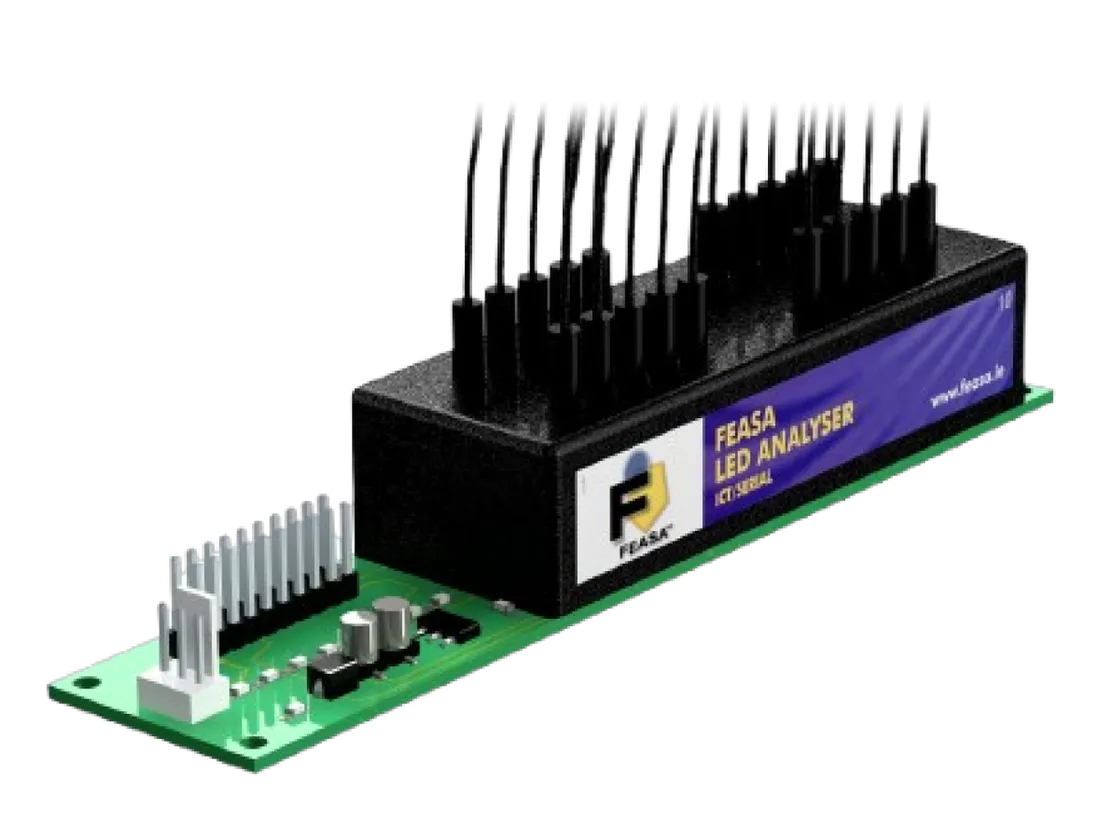

Der Feasa ICT LED Analyser ist ein mehrkanaliges LED-Prüfgerät, das für die Integration in In-Circuit-Test-Plattformen entwickelt wurde. Schnell und zuverlässig, vertrauen Produktionsteams weltweit in Automobil, Medizintechnik, Unterhaltungselektronik und Telekommunikation darauf — es hilft Herstellern, eine gleichbleibende Produktqualität zu erreichen.
Er kommuniziert über RS232 und einen 20-poligen adressierbaren Port, unterstützt die Ausgabemodi Frequency Out und Synchronous Serial und liefert über einen externen Trigger-Eingang präzise Farb- und Intensitätsmessungen genau dann, wenn sie in der ICT-Prüfsequenz benötigt werden.
Für eine unkomplizierte Integration ausgelegt, unterstützt er die führenden In-Circuit-Test-Plattformen, umfasst eine vollständige Software-Suite samt SDK und liefert die Geschwindigkeit und Reproduzierbarkeit, die Serienproduktionsumgebungen verlangen.
Für den In-Circuit-Test gebaut. Weltweit im Einsatz.
Frequency Out
Der 20-polige Port des Feasa I kann drei Frequenzen ausgeben, die Farbe und Intensität der LED abbilden, sodass die Ergebnisse direkt von handelsüblichen ICT-Prüfsystemen gelesen werden können.
Synchronous Serial
Über den 20-poligen Port kann der Feasa I zudem RGB-, HSI-, CCT- und CIE-xy-Daten über eine synchrone serielle Verbindung ausgeben – bei minimalem Bedarf an Testerressourcen.
Vollständiges Softwarepaket
Die komplette Feasa Softwaresuite ist serienmäßig enthalten, mit DLL und Programmierbeispielen für LabVIEW, C, C++, C# und Python.
Für die Produktionsintegration gebaut
Mit Testmodellen für die ICT-Plattformen Agilent i3070 und GenRad/Teradyne geliefert, lässt sich der Analysator direkt in klassische Prüfstationen integrieren. Der 20-polige adressierbare Port unterstützt die Modi Frequency Out und Synchronous Serial.
In der Produktion bewährt
- Täglich Millionen von LEDs mit Feasa-Produkten geprüft
- Weltweiter Einsatz in Produktionslinien führender Hersteller
Direkte technische Unterstützung
Von der Vorrichtungsintegration und Inbetriebnahme bis zur Fehlersuche — unser technisches Team begleitet Sie über die gesamte Einführung hinweg.
Anwendungen
Wo unser ICT LED Analyser typischerweise eingesetzt wird.
Technische Daten
| Parameter | Wert | Hinweise |
|---|---|---|
| Kanäle | 3, 5, 6, 10, 20 | Gleichzeitige Messung |
| Wellenlängenbereich | 450–650 nm | |
| Genauigkeit dominante Wellenlänge | ±2 nm @ 590 nm | |
| Genauigkeit Farbtemperatur (CCT) | ±200K @ 2856K | |
| Genauigkeit CIE xy | ±0,01 @ x=0,33, y=0,33 | Mit optischem Kopf OH3 |
| Auflösung (Farbort) | 0,0001 | |
| Wiederholgenauigkeit — Wellenlänge | ±1 nm | |
| Wiederholgenauigkeit — CCT | ±50K @ 2856K | |
| Wiederholgenauigkeit — CIE xy | ±0,0015 | |
| Wiederholgenauigkeit Intensität | <1 % | |
| Versorgungsspannung | 5,0 V | |
| Versorgungsstrom | 220 mA | |
| Abmessungen | 100 × 29 × 29 mm / 140 × 29 × 29 mm | |
| Faserlänge | 0,6 m | Je Kanal |
| Faserdurchmesser | 1,00 mm | Kunststoff-Lichtwellenleiter |
| Min. Biegeradius | 15 mm | |
| Betriebstemperatur | 0–50 °C | |
| Schnittstelle | RS232, adressierbarer 20-poliger Port | |
| Konformität | CE, RoHS | |
| Modell-/Bestellnummern | 3I · 5I · 6I · 10I · 20I |
Feasa Softwaresuite
Software und ICT-Treiber bei jedem Analysator enthalten
- Prüfmodelle für Agilent i3070 — Sofort einsetzbare Prüfmodelle für die ICT-Plattform Agilent i3070
- Prüfcode für Teradyne / Genrad — Prüfcode für die ICT-Plattformen von Teradyne und Genrad
- DLL — Für die Einbindung in eigene Prüfabläufe
- Programmierbeispiele — Beispiele für LabVIEW und C++ enthalten
- Feasa Terminal — Direkte Steuerung und Diagnose über die Befehlszeile
- Feasa User Software — Einrichtung, Kalibrierung und Konfiguration von Gut/Schlecht-Kriterien
