Descripción general

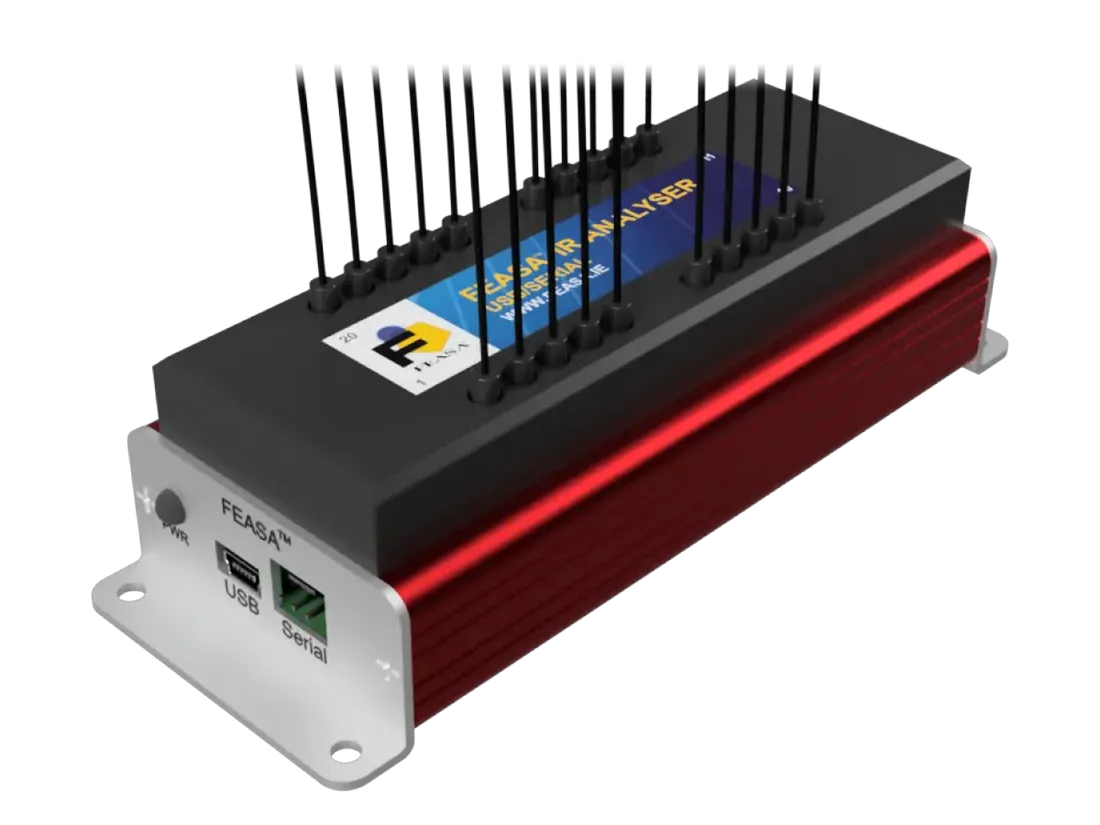

El Analizador LED Infrarrojo de Feasa es un instrumento multicanal para la medición rápida y repetible de longitud de onda e intensidad de LED infrarrojos en producción. Funciona en el rango de 700-950 nm y cuenta con la confianza de aplicaciones de detección automotriz, seguridad e industriales en todo el mundo.
A diferencia de los LED visibles, los dispositivos infrarrojos deben verificarse mediante técnicas de medición óptica específicas. El Analizador LED Infrarrojo proporciona mediciones precisas de longitud de onda y salida, garantizando que cada dispositivo funcione según lo previsto.
Compatible con múltiples configuraciones de canales y con opción de distintas fibras ópticas, se integra fácilmente en sistemas de producción automatizados a la vez que ofrece mediciones de LED infrarrojos rápidas y fiables.
Diseñado para infrarrojos. De confianza en todo el mundo.
Prueba infrarroja específica de 700–950 nm
Pruebe la emisión de LED infrarrojos en el rango de 700–950 nm, para aplicaciones en las que los analizadores de luz visible no son adecuados.
Parámetros de salida completos
Las salidas incluyen la longitud de onda infrarroja y la intensidad relativa, con los datos necesarios para tomar decisiones de aprobado/rechazado.
Paquete de software completo
La suite de software Feasa completa se incluye de serie, con DLL y ejemplos de programación para LabVIEW, C, C++, C# y Python.
Diseñado para la integración en producción
Las interfaces USB y RS232 son estándar y permiten encadenar hasta 30 analizadores desde un único puerto.
Probado en producción
- Millones de LED probados cada día con productos Feasa
- Uso en líneas de producción de fabricantes líderes en todo el mundo
Soporte técnico directo
Desde la integración y puesta en marcha del utillaje hasta la resolución de problemas, nuestro equipo técnico le acompaña durante toda la implantación.
Aplicaciones
Dónde se utiliza habitualmente nuestro Analizador Infrarrojo.
Especificaciones técnicas
| Parámetro | Valor | Notas |
|---|---|---|
| Canales | 3, 10, 20 | Medición simultánea |
| Rango de longitud de onda | 700–950 nm (vidrio) / 700–900 nm (plástico) | |
| Bandas de precisión de longitud de onda | ±30 nm (700–750) · ±10 nm (751–900, mejor banda) · ±30 nm (901–950, solo vidrio) | |
| Repetibilidad — longitud de onda | ±1 nm | |
| Repetibilidad de intensidad | <1 % | |
| Tensión de alimentación | 5,0 V | |
| Corriente de alimentación | 220 mA | |
| Dimensiones | 104,5 × 54 × 39 mm / 145 × 54 × 39 mm | |
| Longitud de fibra | 0,6 m | |
| Diámetro de fibra | 1,1 mm (vidrio) / 1,0 mm (plástico) | |
| Radio de curvatura mín. | 50 mm (vidrio) / 15 mm (plástico) | |
| Temperatura de funcionamiento | 0–50 °C | |
| Interfaz | USB, RS232, encadenamiento, disparo externo | |
| Cumplimiento normativo | CE, RoHS | |
| Modelos / códigos de pedido | 3IR·10IR·20IR / 3IRP·10IRP·20IRP |
Feasa Terminal + software User Gains
Ambos incluidos con cada analizador
- Feasa Terminal — Control por línea de comandos con procesador de scripts y guardado/recuperación de comandos
- Software User Gains — Ajuste automático o manual de intensidad por canal
- Ajustes guardados — Los ajustes se guardan en un archivo y se recuperan en sesiones posteriores
- Controladores LabVIEW — Disponibles para integración con la plataforma NI
- DLL — Integración de pruebas personalizadas en C, C++, Python
- Conectividad — Compatible con USB y RS232; encadenamiento para sistemas multiunidad
